Comment créer un graphique en gaufre dans Tableau Desktop ?

Temps de préparation : 25 minutes

Niveau : Expert

Objectif : Construire un graphique en gaufre

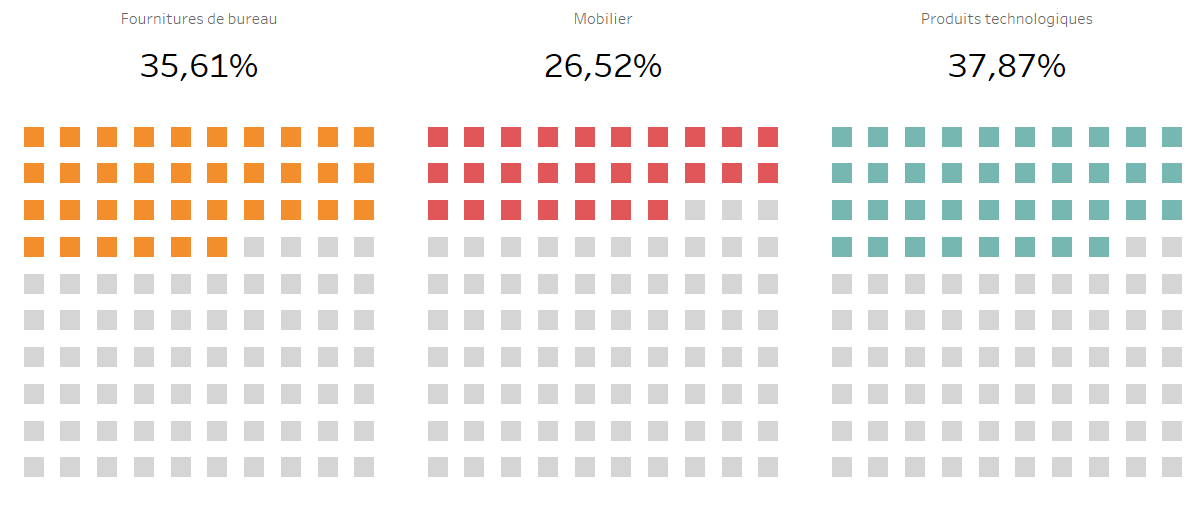

Un graphique en gaufre, ou "waffle chart", est une visualisation simple et esthétique utilisée pour représenter des proportions ou des pourcentages de manière intuitive. Chaque carré de la grille représente une unité d'une valeur totale, ce qui rend ce type de graphique particulièrement utile pour comparer des parts ou visualiser une répartition. Souvent employé dans les rapports marketing, les analyses financières ou les tableaux de bord interactifs, il aide les décideurs et les équipes non techniques à mieux comprendre les données tout en rendant les présentations plus attrayantes et percutantes.

‍

Données nécessaire :

• 1 jeu de données, comme l’accélérateur Hypermarché proposé en bas de la page de connexion Tableau Desktop,
• Une mesure, par exemple Ventes,
• Deux dimensions, telle que Segment et Catégorie.

Étape 1 : Préparer les données

1. Créez un champ calculé et nommez le Path,
2. Saisissez la formule : “ IFF ([Segment]=”Entreprise”,1,100) ”,
3. Créez des classes à partir du champ Path,
4. Saisissez la taille des classes à 1,
5. Créez un paramètre et nommez le @colonnes ,
6. Choisissez le type de valeur comme Entier et mettez la valeur actuelle à 10.

‍

Étape 2 : Indexation et positionnement

1. Créer un champ calculé et nommez-le Index ,
2. Saisissez la formule : “ Index()-1 “,
3. Créez un champ calculé et nommez le L, pour lignes,
4. Saisissez la formule : “ INT([Index]/[@colonnes]) “,
5. Créez un champ calculé C, pour colonnes,
6. Saisissez la formule : “ [Index] % [@colonnes] “.

‍

Étape 3 : Configurer la grille

1. Glissez les champs Catégorie et C dans les Colonnes,
2. Glissez le champ L dans les Lignes,
3. Glissez le champ Path (classe) dans l’onglet Détail du repère,
4. Cliquez droit sur les champs C et L et modifiez Calculé par en choisissant Path (classe),
5. Dans le repère, choisissez le type de visualisation vers Carré.

‍

Étape 4 : Ajouter les métriques et personnaliser

1. Créez un champ calculé et nommez le Waffle Ventes,
2. Saisissez la formule : “ WINDOW_SUM(SUM([Ventes])) “,
3. Dupliquez le champ et nommez le Waffle Total Ventes, ne modifiez pas la formule,
4. Créez un champ calculé et nommez le Waffle Pourcentage,
5. Saisissez la formule : “ [Waffle Ventes] / [Waffle Total Ventes] “,
6. Créez un champ calculé et nommez le Waffle Couleur,
7. Saisissez la couleur : “ IF Index / WINDOW_MAX([Index]) < [Waffle Pourcentage] Then “Color” Else “Grey” END “.

‍

‍

Etape 5 : Ajouter des couleurs

1. Glissez le champ Waffle Couleur dans l’onglet Couleur du repère,
2. Cliquez droit sur le champ Waffle couleur et modifiez l’onglet Calculé par avec Path (classe),
3. Cliquez droit à nouveau sur le champ Waffle Couleur et sélectionnez Modifiez la table de calcul,
4. Sélectionnez le champ Waffle Total Ventes et cochez le champ Catégorie.

‍

Etape 6 : Finaliser la vue

1. Modifiez l’axe L et inversez l’axe,
2. Ajustez les couleurs via la légende,
3. Glissez le champ Waffle pourcentage dans les Colonnes, entre les champs Catégorie et C,
4. Convertissez le champ en valeur discrète,
5. Formater le champ vers des Pourcentages,
6. Personnalisez votre vue.

‍

‍

Conseil

Si vous souhaitez que chaque gaufre ait une couleur différentes, voici les étapes à suivre :

1. Modifiez le champ Waffle Couleur,
2. Saisissez la formule suivante :  “ IF Index / WINDOW_MAX([Index]) < Waffle Pourcentage Then WINDOW_MAX(MAX_[Categorie])) Else “Grey” END “,
3. Ajustez les couleurs via la légende.

‍
